Carte Wifi pour ordinateur portable ASUS X550 X551M X555L & ACER Aspire E5-571 | QCWB335

Wi-Fi + Bluetooth introuvable sur votre Asus X550 ou Acer Aspire E5 : réparez-le avec cette carte Qualcomm Atheros QCWB335

Un PC portable qui ne détecte plus aucun réseau Wi-Fi, un Bluetooth absent du gestionnaire de périphériques, ou une carte réseau signalée comme défaillante dans Windows : ce sont les symptômes typiques d’une carte réseau interne HS. La carte Qualcomm Atheros QCWB335 (puce AR9565, référence Lite-On WCBN612AHA) est la pièce d’origine montée en usine sur une large gamme de portables Asus et Acer des années 2013–2016. Cette pièce d’occasion testée restaure simultanément le Wi-Fi 802.11n et le Bluetooth 4.0.

Modèles d’ordinateurs compatibles

Asus — Séries X, K, F et R

• Série X550 : X550, X550C, X550CA, X550CC, X550CL, X550LA, X550LB, X550LN
• Série X551 : X551, X551M, X551MA, X551CA
• Série X555 : X555, X555L, X555LD, X555LA
• Série X540 : X540, X540L, X540LA, X540YA
• Série X750 : X750, X750J, X750JN
• Autres Asus : X441N
• Série K : K550, K550C, K555
• Série F : F550, F550C, F555, F555L
• Série R : R510, R510C

Acer — Séries Aspire et Extensa

• Aspire E5 : E5-511, E5-511G, E5-521, E5-521G, E5-531, E5-551, E5-571, E5-571G, E5-572G
• Aspire E1 : E1-510, E1-522, E1-532, E1-570, E1-572, E1-572G
• Aspire V3 & V5 : V3-572, V3-572G, V5-122P, V5-131
• Aspire ES1 : ES1-511, ES1-512, ES1-531
• Extensa : EX2510, EX2510G

Autres marques compatibles (liste non exhaustive)

• Packard Bell EasyNote : TE69, TE69KB, TE11
• Toshiba Satellite : C50, C50-A, C55, C55-A, C55D, L50, L50-B

Références fabricant associées : QCWB335 — AR9565 — WCBN612AHA

Caractéristiques techniques & Détails de la pièce

Conseils avant achat et montage

Vérifier la compatibilité physique avant de commander

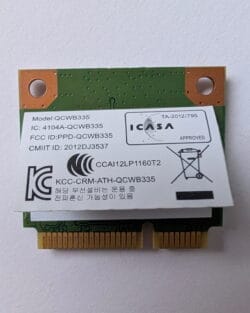

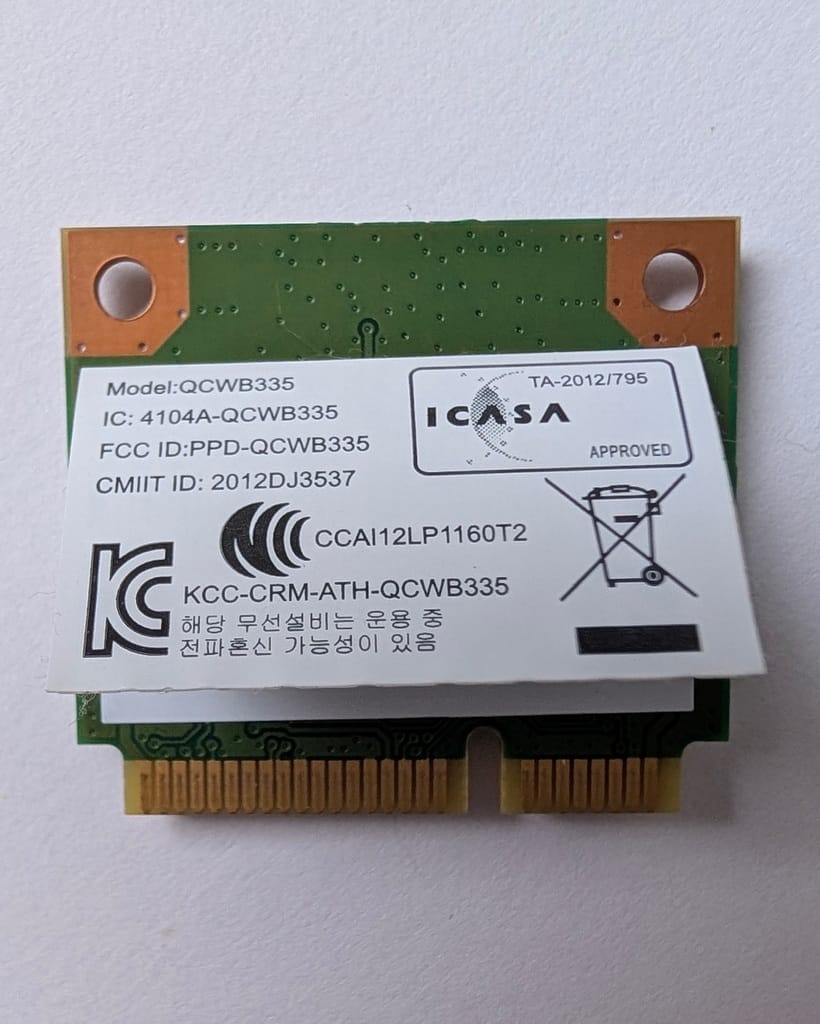

Le point de vérification le plus important est le format physique de la carte. La QCWB335 est au format Half Mini PCIe : elle mesure environ 3 cm de large et se fixe par 2 vis. Ce format est différent du format M.2 (NGFF), plus récent et plus allongé. Avant de commander, ouvrez le capot inférieur de votre portable et identifiez visuellement la carte en place : si elle fait environ 3 cm de large avec 2 trous de fixation, le format est correct.

Vérifiez également que votre portable dispose bien de 2 câbles d’antenne (généralement blanc = MAIN, noir = AUX) à reconnecter sur les deux connecteurs de la carte.

Difficulté de montage

Le remplacement d’une carte Wi-Fi Half Mini PCIe est une opération accessible à un utilisateur averti. La procédure type comprend :

• Retrait de la batterie
• Ouverture du capot inférieur (quelques vis cruciformes)
• Déconnexion des 2 câbles d’antenne (clips à soulever délicatement)
• Dévissage de la vis de fixation de la carte
• Insertion de la nouvelle carte à 45°, puis vissage et reconnexion des antennes

Aucun outil spécialisé n’est requis au-delà d’un tournevis cruciforme de précision (PH0 ou PH1). Compter 15 à 30 minutes selon le modèle.

Questions fréquemment posées

Pièce contrôlée et en stock, expédiée rapidement par 44 Atlantique PC. Vérifiez votre modèle dans la liste, confirmez le format Half Mini PCIe, et passez commande en toute confiance.
