Carte Wifi M.2 pour PC portable ACER Aspire E5-575 E5-576 & HP Pavilion 15 | NFA344A

Wi-Fi 5 + Bluetooth absent ou instable : Réparer votre PC portable Acer, HP ou Asus avec cette carte réseau M.2 NFA344A

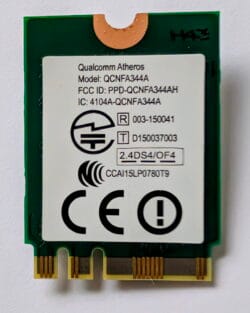

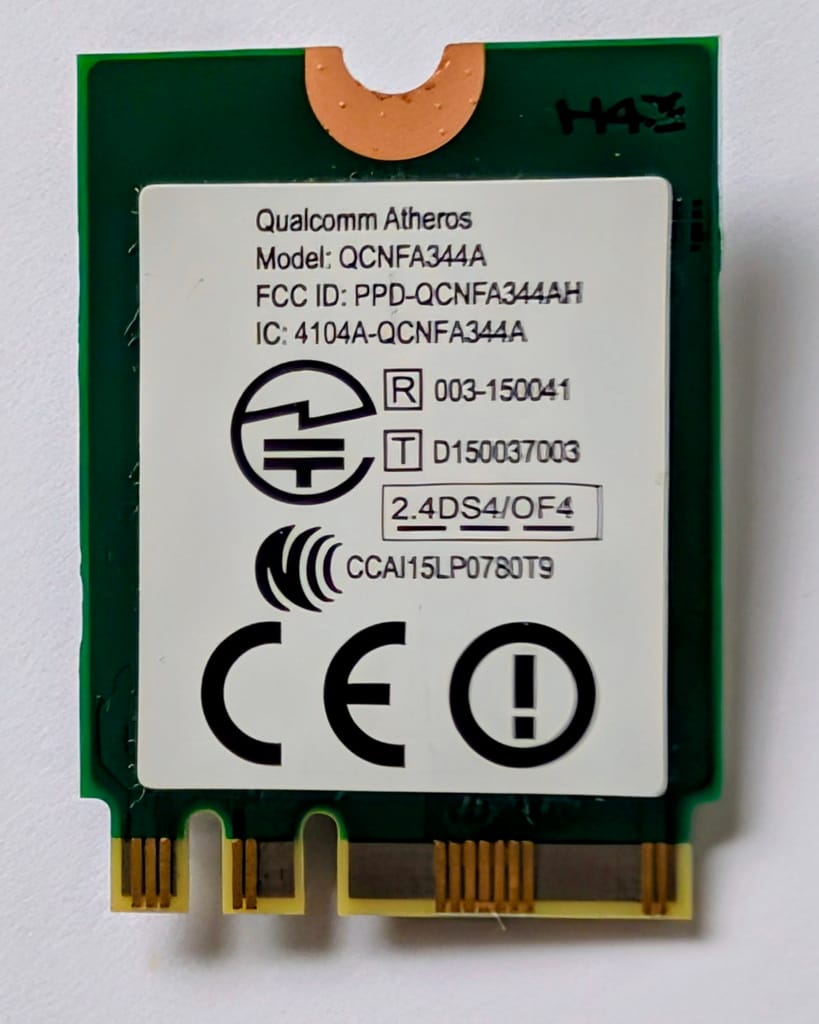

La perte soudaine du Wi-Fi, l’absence totale de Bluetooth, une connexion sans fil qui disparaît au démarrage ou un réseau qui ne dépasse plus les 2,4 GHz sont les symptômes typiques d’une carte réseau interne défectueuse. Cette carte Qualcomm Atheros NFA344A au format M.2 2230 (Key A+E) est une pièce d’origine démontée, testée et contrôlée, compatible avec un large parc de PC portables Acer, HP et Asus équipés d’un slot M.2 NGFF.

Modèles d’ordinateurs compatibles

Acer — Séries Aspire, Nitro 5, Predator & Swift

Aspire E5 :

• Acer Aspire E5-575
• Acer Aspire E5-575G
• Acer Aspire E5-576
• Acer Aspire E5-576G
• Acer Aspire E5-774
• Acer Aspire E5-774G
• Acer Aspire E5-523
• Acer Aspire E5-553
• Acer Aspire E5-532

Aspire F5 & VX15 :

• Acer Aspire F5-573
• Acer Aspire F5-573G
• Acer Aspire VX5-591G (VX 15)

Aspire A5 & A7 :

• Acer Aspire A515-51
• Acer Aspire A515-51G
• Acer Aspire A715-71G
• Acer Aspire A717-71G

Nitro 5 & Predator Helios 300 :

• Acer Nitro 5 AN515-51
• Acer Nitro 5 AN515-52
• Acer Nitro 5 AN515-41
• Acer Predator Helios 300 PH317-51
• Acer Predator Helios 300 PH315-51

Swift 3 :

• Acer Swift 3 SF314-51
• Acer Swift 3 SF315-51

HP — Séries Pavilion, Notebook, Envy & Omen

HP Pavilion 14, 15 & 17 :

• HP Pavilion 14-al000
• HP Pavilion 14-bk000
• HP Pavilion 15-au000
• HP Pavilion 15-cc000
• HP Pavilion 15-ck000
• HP Pavilion 17-ab000
• HP Pavilion 17-ar000

HP Notebook 15 & 17 :

• HP Notebook 15-ay000
• HP Notebook 15-ba000
• HP Notebook 15-bs000
• HP Notebook 17-x000
• HP Notebook 17-y000

HP Envy 13, 15 & 17 :

• HP Envy 13-ab000
• HP Envy 15-ae000
• HP Envy 17-u000

HP Omen 15 & 17 :

• HP Omen 15-ax000
• HP Omen 15-ce000
• HP Omen 17-w000
• HP Omen 17-an000

Asus — Mention secondaire (Vivobook & ROG)

• Asus ROG GL553VD
• Asus ROG GL753VD
• Asus FX503VD
• Asus Vivobook X542UR
• Asus Vivobook X510UA

Références fabricant associées

• Qualcomm Atheros Model : NFA344A
• FCC ID : PPD-QCNFA344AH
• Hon Hai Part Number : T77H644.01

Caractéristiques techniques & Détails de la pièce

Conseils avant achat et montage

Vérifier la compatibilité avant de commander

Avant toute commande, confirmer que la carte mère de votre PC portable dispose bien d’un slot M.2 NGFF au format 2230 avec clé A+E. Ce format est différent du slot M.2 2242 ou 2280 utilisé pour les SSD, et incompatible avec les anciens connecteurs Half Mini-PCIe présents sur les machines plus anciennes.

Pour identifier votre slot, démonter le cache inférieur du PC et repérer le connecteur M.2 dédié au module Wi-Fi : il est généralement distinct du slot SSD, plus petit, et situé à proximité des câbles d’antenne (fils noir et blanc).

Points de vérification rapide :

• Comparer la référence de votre carte actuelle avec NFA344A ou T77H644.01
• Vérifier la présence de deux câbles d’antenne IPEX4 (MHF4) sur la carte mère
• Confirmer le format 2230 (longueur de 30 mm) du slot M.2

Incompatibilités à connaître :

• Non compatible avec les anciens connecteurs Half Mini-PCIe
• Incompatible avec la majorité des Lenovo en raison d’un verrouillage BIOS sur les cartes réseau tierces

Niveau de difficulté du montage

Le remplacement d’une carte Wi-Fi M.2 est une opération accessible à un utilisateur averti, sans soudure ni outillage spécialisé. Les étapes principales sont : retrait du cache inférieur, déconnexion des deux câbles d’antenne IPEX4 (manipulation délicate, utiliser un outil en plastique), dévissage de la vis de maintien M.2, extraction de l’ancienne carte, insertion de la nouvelle à 30° puis vissage, reconnexion des câbles d’antenne (MAIN sur le connecteur principal, AUX sur le secondaire).

Difficulté estimée : 2/5 — Aucune soudure, démontage réversible.

Questions fréquemment posées

Pièce contrôlée et expédiée par 44 Atlantique PC — En stock, expédition soignée sous emballage antistatique.
