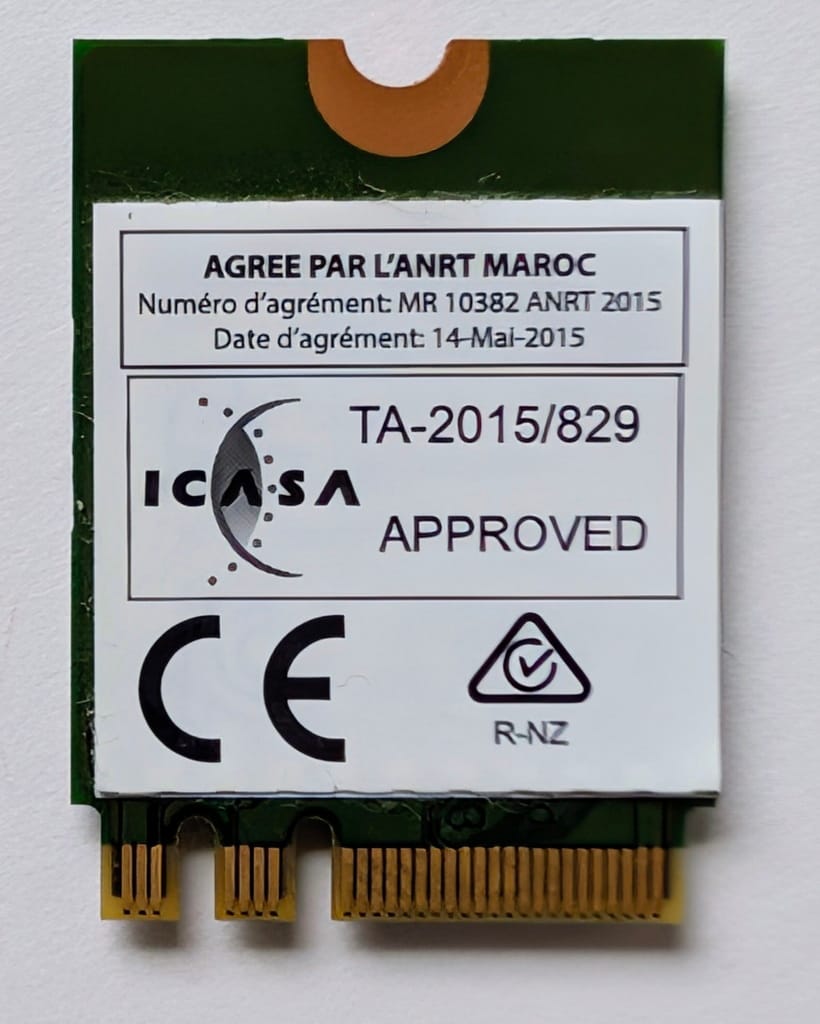

Carte Wifi M.2 pour PC portable LENOVO Ideapad 320 330 510 & ThinkPad | FRU 01AX713

Carte Wi-Fi 5 + Bluetooth de remplacement pour Lenovo IdeaPad, ThinkPad & ThinkBook

La carte réseau interne Wi-Fi de votre PC portable Lenovo ne détecte plus aucun réseau sans fil, affiche une croix rouge permanente sur l’icône Wi-Fi, ou le Bluetooth a tout simplement disparu des paramètres Windows ? Ces symptômes indiquent généralement une carte réseau M.2 défaillante ou absente. Cette carte Qualcomm Atheros NFA344A / WCBN807A, certifiée FRU Lenovo 01AX713, restaure intégralement la connectivité Wi-Fi 5 GHz dual band jusqu’à 867 Mbps et le Bluetooth 4.1, sans aucun message d’erreur au démarrage grâce à sa reconnaissance native par le BIOS Lenovo.

Modèles d’ordinateurs portables Lenovo compatibles

Lenovo IdeaPad — Séries 100, 300, 500 & Yoga

Série IdeaPad 300 / 310 / 320 / 330 :

• IdeaPad 310-15ISK
• IdeaPad 310-15ABR
• IdeaPad 320-15IKB
• IdeaPad 320-15AST
• IdeaPad 320-15IAP
• IdeaPad 320-17IKB
• IdeaPad 330-15IKB
• IdeaPad 330-15AST
• IdeaPad 330-17IKB
• IdeaPad 330S-15IKB

Série IdeaPad 500 / 510 / 520 / 530 :

• IdeaPad 510-15ISK
• IdeaPad 520-15IKB
• IdeaPad 530S-14IKB

Série IdeaPad 100 / 110 / 130 & V Series :

• IdeaPad 110-15ISK
• IdeaPad 130-15IKB
• IdeaPad V110-15ISK
• IdeaPad V130-15IKB
• IdeaPad V330-15IKB

Série Yoga & Flex :

• Yoga 510-14IKB
• Yoga 520-14IKB
• Flex 4
• Flex 5

Lenovo ThinkPad & ThinkBook

ThinkPad Edge :

• ThinkPad E470
• ThinkPad E570
• ThinkPad E480
• ThinkPad E580
• ThinkPad E490
• ThinkPad E590

ThinkPad Series :

• ThinkPad L470
• ThinkPad L570
• ThinkPad T470
• ThinkPad T570
• ThinkPad P51s

Références croisées compatibles :

• FRU PN Lenovo : 01AX713
• P/N fabricant : 8SSW10K97465
• Référence puce : NFA344A / WCBN807A

Cette pièce est réservée exclusivement aux PC portables de marque Lenovo.

Caractéristiques techniques & Détails de la pièce

Votre portable Lenovo utilise l’ancien format Half Mini-PCIe ? Retrouvez la Carte Wi-Fi certifiée Lenovo FRU 8S5W10H47064.

Conseils avant achat et montage

Vérifier la compatibilité avant de commander

Avant toute commande, comparer impérativement les éléments suivants avec la carte actuellement installée dans votre PC :

• Le format physique : la carte doit mesurer 22 × 30 mm (format M.2 2230). Une carte 2242 ou 2280 ne rentrera pas dans le même emplacement.
• Le type de slot : vérifier que votre carte mère Lenovo dispose bien d’un slot M.2 Key A+E. Ce format est distinct du slot M.2 Key M utilisé pour les SSD NVMe.
• Les connecteurs d’antenne : cette carte utilise 2 connecteurs IPEX4 (MHF4). Vérifier que votre châssis dispose bien de 2 câbles d’antenne internes avant de procéder.
• La référence FRU : si une carte est déjà présente dans votre machine, noter sa référence FRU et la comparer avec 01AX713. Si votre BIOS Lenovo affiche un message « Unauthorized network card » ou « 1802 error » au démarrage, la certification FRU de cette pièce résout directement ce blocage.

Difficulté de montage

Le remplacement d’une carte Wi-Fi M.2 sur un PC portable Lenovo est une opération de difficulté faible à modérée, accessible à un utilisateur ayant déjà ouvert un PC portable. Les étapes principales sont : retrait de la vis de fixation M2, débranchement des 2 câbles d’antenne IPEX4 (manipulation délicate — utiliser un outil plastique fin), extraction de la carte par glissement, puis insertion de la nouvelle carte à 30° avant vissage. Aucune soudure n’est requise.

Questions fréquemment posées

Pièce d’origine Lenovo, contrôlée et testée par 44 Atlantique PC, en stock et expédiée rapidement — commandez dès maintenant pour restaurer votre connectivité Wi-Fi 5 GHz et Bluetooth sans risque d’incompatibilité.
