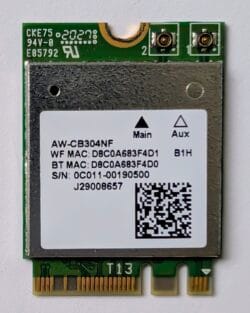

Carte Wifi M.2 pour PC portable ACER Aspire A315 A515 & Swift 3 | RTL8821CE AW-CB304NF

Wi-Fi 5 + Bluetooth indisponibles : Réparer votre Acer Aspire, HP Pavilion ou Asus Vivobook avec cette carte réseau M.2

Un module Wi-Fi défectueux se manifeste généralement par une disparition complète des réseaux sans fil détectés, une connexion Wi-Fi instable qui se coupe aléatoirement, ou l’absence totale du Bluetooth dans le gestionnaire de périphériques Windows. Ces symptômes peuvent survenir après une chute, une oxydation du connecteur M.2, ou une simple défaillance progressive de la puce. La carte Realtek RTL8821CE (module AzureWave AW-CB304NF) est la pièce d’origine montée en usine sur un grand nombre de PC portables Acer, HP et Asus des générations 2017-2020, et son remplacement restaure intégralement le Wi-Fi 5 GHz et le Bluetooth 4.2.

Modèles d’ordinateurs compatibles

Acer — Compatibilité principale

• Acer Aspire 3 : A315-21, A315-31, A315-33, A315-41, A315-51, A315-53, A315-54, A314-31, A315-55G
• Acer Aspire 5 : A515-43, A515-51, A515-51G, A515-52, A515-54, A515-54G
• Acer Swift 1 & 3 : SF114-31, SF114-32, SF314-51, SF314-52, SF314-54
• Acer Nitro 5 : AN515-42, AN515-51, AN515-52, AN515-53
• Acer Spin 3 & 5 : SP314-51, SP513-52N

HP — Notebook, Pavilion & ProBook

• HP Notebook 14 & 15 : 14-cf0000, 14-ck0000, 15-da0000, 15-db0000, 15-ra0000, 15-bs000, 15-bw000
• HP Pavilion 14, 15 & 17 : 14-ce0000, 15-cs0000, 15-cw0000, 17-by0000, 17-ca0000
• HP ProBook : 430 G5, 440 G5, 450 G5, 470 G5

Asus — Vivobook & Série X

• Asus Vivobook / Série X : X407MA, X407UA, X507MA, X507UA, X510UA, X510UQ, X512FA, X512DA, F510UA, F512DA

Références fabricant associées

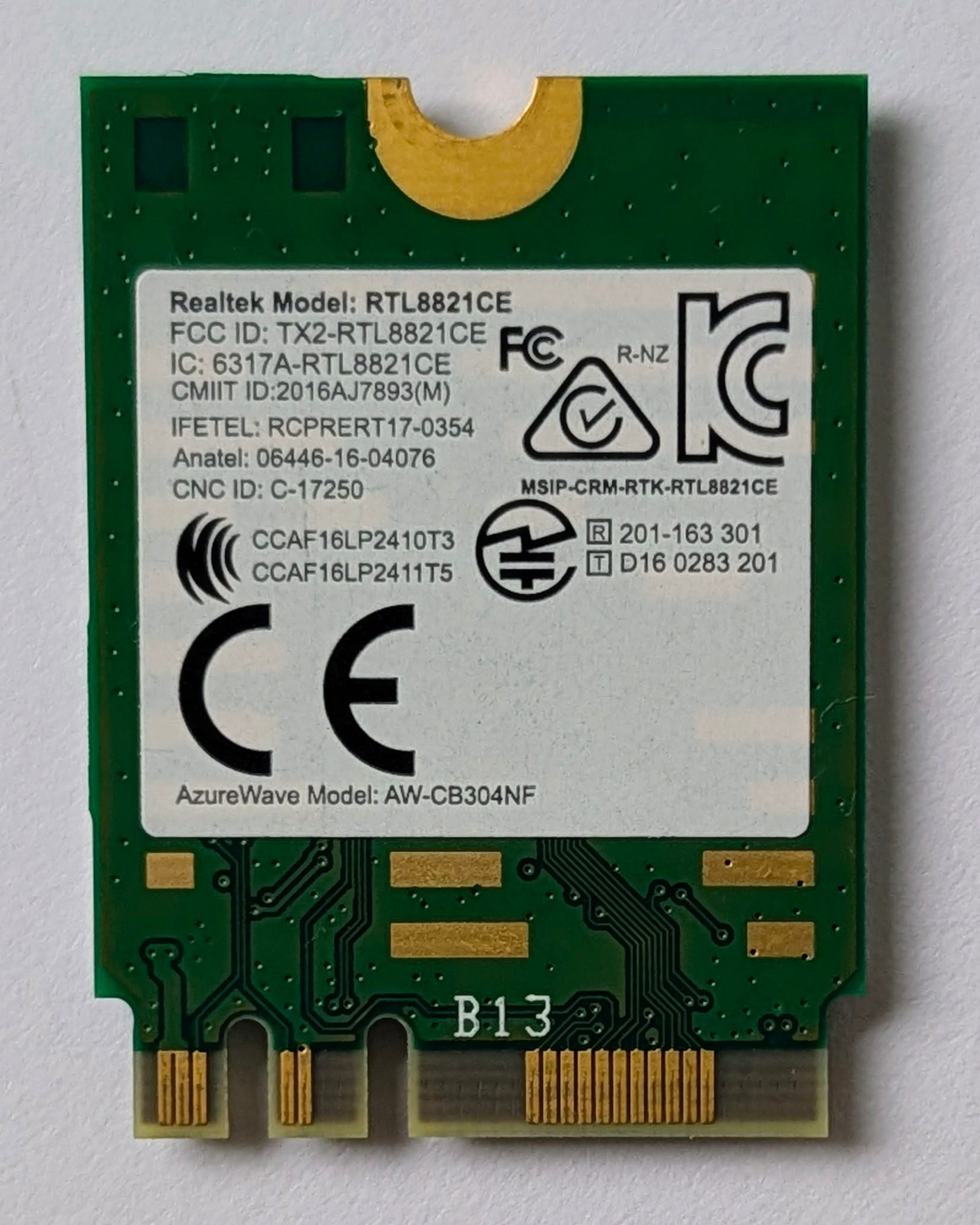

• Puce : Realtek RTL8821CE
• Module : AzureWave AW-CB304NF
• Part Number (P/N) : 0C011-00190500

Incompatibilités à connaître

• Non compatible avec les anciens connecteurs Half Mini-PCIe (format différent du M.2 2230)
• Non compatible avec la majorité des Lenovo : ces machines appliquent un verrouillage BIOS sur les cartes réseau non référencées par le constructeur

Caractéristiques techniques & Détails de la pièce

Un doute sur le connecteur de votre carte mère ? Si votre ordinateur possède un port Half Mini-PCIe (plus large), optez pour notre Carte Wi-Fi Broadcom BCM943225HM.

Conseils avant achat et montage

Vérifier la compatibilité avant de commander

Avant toute commande, identifier le format du slot M.2 présent sur la carte mère du PC. Le format requis est M.2 2230 Key A+E : la carte mesure 22 mm de large et 30 mm de long, avec une encoche positionnée côté connecteur (Key E) et une seconde encoche à l’opposé (Key A). Ce format est distinct du M.2 2242 ou 2280 utilisé pour les SSD. Consulter le manuel de service du modèle exact ou comparer visuellement la pièce défectueuse avec les photos du produit.

Vérifier également que les deux câbles d’antenne Wi-Fi sont présents dans le châssis du PC : sans ces câbles, la carte ne peut pas être installée correctement. Ils se terminent par des connecteurs IPEX4 (MHF4) de très petite taille.

Difficulté du montage

Le remplacement d’une carte Wi-Fi M.2 est une opération accessible à un technicien amateur averti. La procédure type implique :

• Dévisser le cache inférieur du PC portable (tournevis cruciforme ou Torx selon le modèle)
• Déconnecter les deux câbles d’antenne IPEX4 de l’ancienne carte avec précaution (connecteurs fragiles)
• Dévisser la vis de fixation M2 maintenant la carte dans son slot
• Insérer la nouvelle carte à environ 30° dans le connecteur M.2, abaisser et fixer avec la vis
• Reconnecter les câbles d’antenne en respectant le marquage MAIN et AUX

Aucune soudure n’est nécessaire. Le pilote Realtek RTL8821CE est disponible directement via Windows Update ou sur le site Realtek. Compter 20 à 40 minutes selon le modèle.

Questions fréquemment posées

Pièce contrôlée, en stock et expédiée rapidement. Le remplacement de cette carte réseau RTL8821CE restaure un Wi-Fi 5 GHz stable et un Bluetooth 4.2 pleinement opérationnel sur les PC portables Acer Aspire, HP Pavilion, HP ProBook et Asus Vivobook concernés.
